引黃工程 | 野外明渠流量測量解決方案

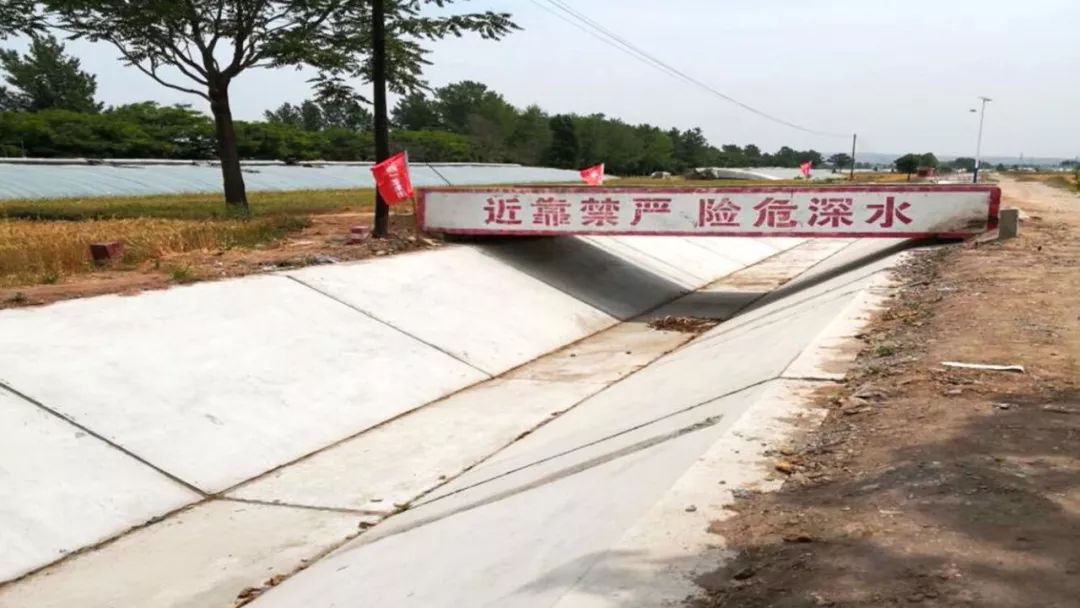

現場勘查
1. 渠道是否為矩形渠或梯形渠，若不滿足，則需要進行改造；
3. 渠道底部相對平整，無淤積。
經過現場勘察，為客戶推薦流速面積法測量明渠流量，液位測量采用超聲波液位計，流速測量采用電磁流速儀。
明渠流量計由流量顯示儀、電磁流速計、超聲液位計三部分構成。電磁流速計安裝于渠道中，將水流速度轉換為電信號通過電纜傳送給顯示儀。超聲液位計安裝在流速計附近的渠道上方，測量渠道橫斷面上方的水位深度值，通過 4～20mA 電流信號形式傳送給顯示儀。顯示儀將流速信號、水位信號以及各種渠道參數通過運算得到過水?dāng)嗝娴乃髁俊?/p>
依據明渠測流標準的多點法規定，能隨機修正流量變化引起的流速測量插入深度變化對流量影響。
無線傳輸

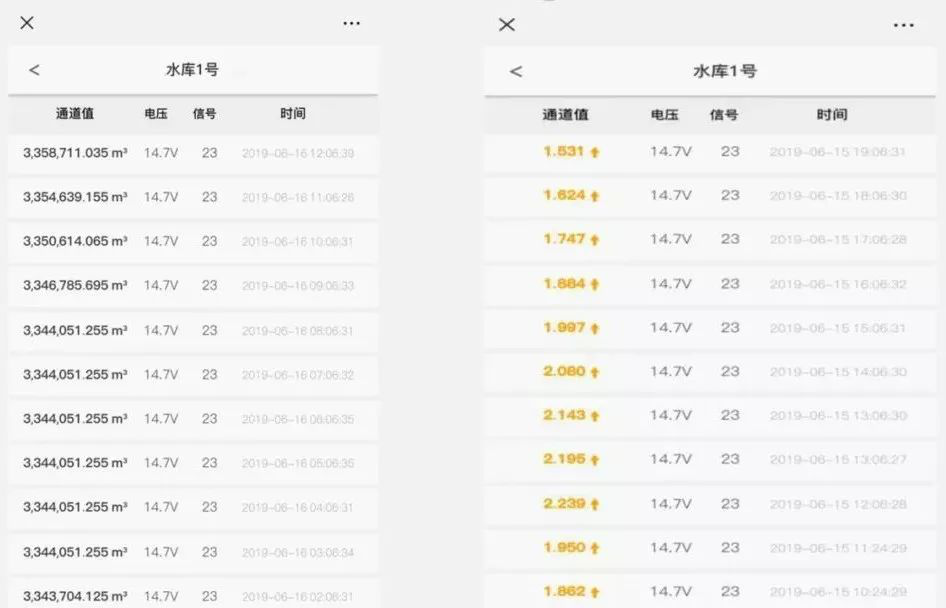

監測點兼具防雷、防水等特性，蓄電池與太陽能的配合供電，可以解決各種現場供電問題。操作人員可以通過電腦或手機查詢數據，實時監測液位和流量的變化情況，手機端監控如圖所示：
1. 流速傳感器安裝

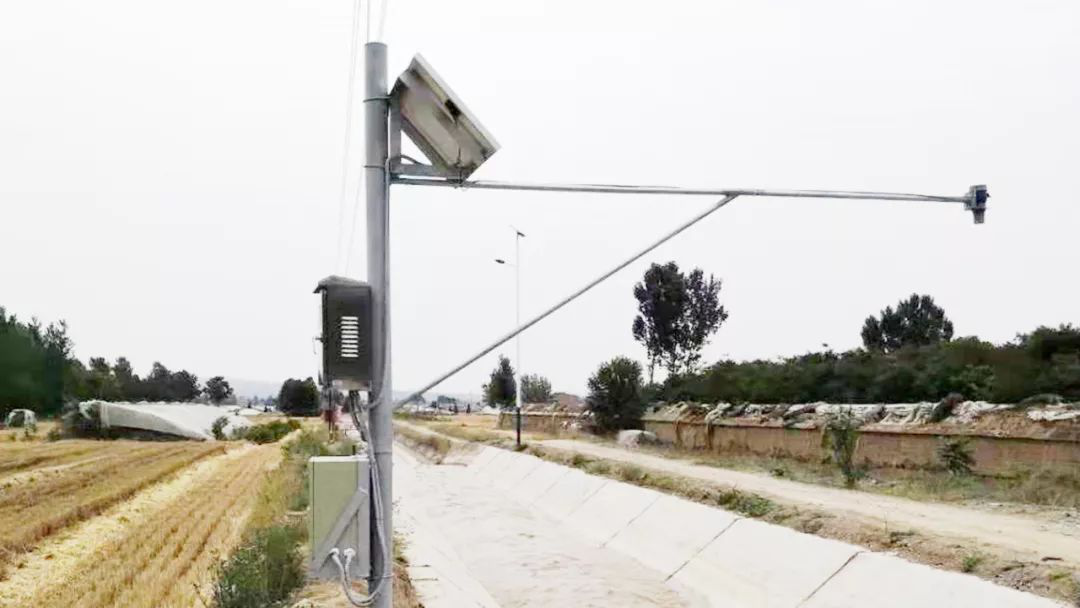

2. 液位計安裝

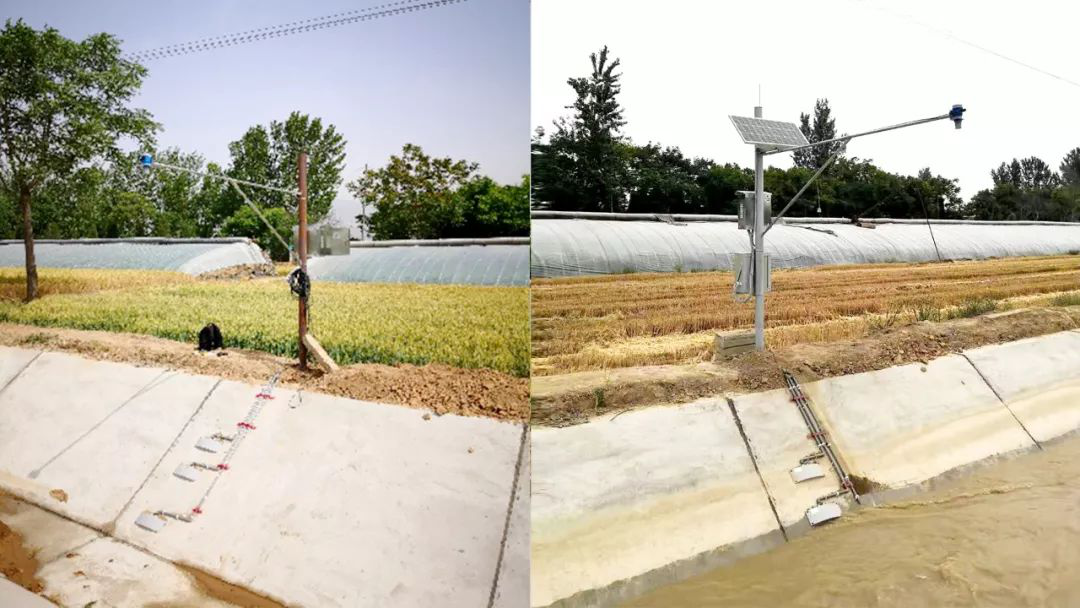

（項目現場采用一點多線式多點法安裝）
