高精度電磁流量計的可靠保證

        隨著工業生產的發展，人們對流量測量的準確度和范圍要求越來越高。電磁流量計以其無壓損，精度高，價格適中的諸多優勢，廣泛應用于各類工業現場，在流量計量中擔任著重要的角色。

        然而，高精度的電磁流量計制造離不開高精度的流量標定裝置。流量標定裝置是計量部門和流量計制造企業進行量值傳遞、溯源與檢定測試工作的標準設備。流量儀表的準確度、重復性、線性度、穩定度、可靠性等都需要經過標定裝置的試驗和檢定。尤其是對流量計制造企業，一套高效、可靠的標準裝置對流量計的檢定和實流研究具有重要的意義，是高精度電磁流量計研制制造的可靠保證。

        我公司研發建造了一套以高位水塔為穩壓源，采用靜態質量法與標準表法結合的專用于電磁流量計的標定裝置，裝置不確定度達到優于0.05%的一等流體流量裝置級別，并通過了陜西省計量院鑒定審核。

       流量標定裝置的精度指標是用裝置的不確定度來表示的。

      一等液體流量標準裝置不確定度為0.03～0.05%、二等液體流量標準裝置不確定度為0.1～0.2%、三等液體流量標準裝置不確定度為±0.5%。

       按照《JJG 164-2000液體流量標準裝置》檢定規程，裝置不確定度主要由計時時間、換向器和電子秤決定。因此我們選擇了國內專業的換向器廠家和高精度的計時器，并選用賽多利斯的高精度電子秤，從而保證了流量裝置不確定度達到優于0.05%的一等流體流量裝置級別。

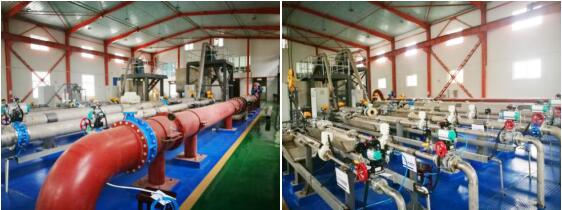

       流量標定裝置采用靜態質量法與標準表法結合的液體流量標準裝置方案保證了較高的檢定效率。靜態質量法檢定系統不僅能標定0.2%以內的高精度流量計，同時用于對標準表進行定期校驗，保證標準表的長期穩定性。而標準表法檢定系統則對被測表進行實流標定，該方案既保留了靜態質量法可靠、穩定、準確度高的優點，又具備標準表法效率高、裝置無需頻繁換向、使用壽命長的優點。裝置能滿足可標定DN15～DN500口徑范圍的各種流量計的生產標定。

        裝置流量穩定性，很大程度取決于壓力源的穩定程度。

       常用的穩壓方式有三種：水塔穩壓法、容器穩壓法、變頻調速法。容器穩壓方式流量穩定性差，變頻調速法主要取決于電源頻率的變化，穩定性較差，國外高水平液體流量標定裝置的穩壓普遍采取水塔溢流穩壓法，但由于溢流穩壓對環境和場地有比較高的要求，成本也高。國內目前應用較多的是變頻調速水泵加穩壓容器的方法，而目前國內高等級的標定和實流研究機構國家大水標定中心、天津大學流量實驗室的水流量標定裝置均采用水塔穩壓法。

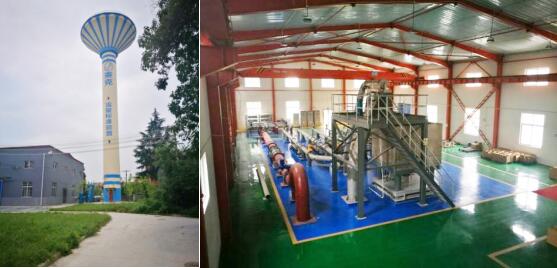

       我公司設計的35米高200立方容積的水塔內部設計了特殊的溢流裝置，使標定測量時水位液面的波動變化不超過8mm，實現了優于0.01%的高穩定性的穩壓裝置。這套裝置是西北地區水位高，容積大、穩定性高的水塔穩壓裝置，為提升高精度電磁流量計的準確度、重復性、線性度、穩定度、可靠性等提供了可靠的保證。

       我司水流量標定裝置取得了專項計量授權證書?？蔀樯鐣缧枰獧z測的客戶提供標定，校準檢測。
