更適用于高空作業設備的雙輸出壓力變送器

時間 : 2024-12-10      作者 : 麥克傳感器股份有限公司

雙輸出壓力變送器主要應用在對安全性能要求很高的行業,比如:高空作業車、舉升載人消防車、智能貨架、運梁車、提梁機等行業。這些行業應用通常需要載人,設備運行的安全性尤為重要。在設備運行的時候,通過雙路輸出傳感器可實現自我校對、自我診斷,避免因?yàn)閭鞲衅髯陨碓驅е碌臄?shù)據不準確等情況出現,使得設備和人員能夠得到保障。

雙輸出變送器內部通常包含兩個獨立的信號轉換通道,每個通道都可以將輸入信號轉換為所需的互補的反向輸出信號, 一路輸出作為測量,另一路互補輸出作為對比的故障判斷信號,滿足產品在實際應用中達到PLd安全等級。除此之外還具備啟動診斷、循環診斷及傳感器短路檢測等安全相關功能,達到安全冗余的標準。

麥克傳感針對高空作業設備行業,研發了專用壓力變送器MPM4511A雙輸出壓力變送器,在保證高精度、高穩定性和可靠性的前提下,提高了產品的抗振動、耐沖擊性能。


產品亮點


1:壓力量程大

行業范圍集中在0~35MPa。

2:高過壓、過載能力

傳感器過載能力強,能耐受2-3倍過壓。


3:抗震動

在作業和運輸途中,環境復雜,要求產品具備抗振動能力。

4:安裝空間小

由于閥塊體積小且還要安裝其他配件,預留空間小,對產品尺寸有小型化要求。


5:抗沖擊能力

閥口突然開啟、關閉或液體流向瞬時改變,由于慣性作用,導致系統內部瞬時形成很高的峰值壓力。

6:抗電磁干擾

作業時不可避免的會有其他設備存在,比如變頻器,需要保證信號穩定。

7:安全性(雙輸出)

配合負載感應系統,兩路反向信號,一路作為測量、一路作為對比的故障判斷信號,符合PL d認證。


產品參數

  • 壓力范圍:0Bar~350Bar

  • 壓力基準:表壓、密封表壓

  • 產品輸出:4mA~20mA&20mA~4mA;0.5V~4.5V&4.5V~0.5V DC

  • 工作溫度范圍:-40℃~85℃

  • 補償溫度范圍:-10℃~80℃

  • 儲存溫度范圍:-40℃~125℃

  • 精度:±0.5%@25℃;±1.0%FS@(-10~80)℃;±2.0%FS@(-40~85)℃

  • 長期穩定性:≤±0.25%FS/年(最大值)

  • 介質兼容:與17-4PH材質兼容

  • 壽命:1000萬次循環

  • 振動:20g,10Hz~2000Hz

  • 沖擊:半正弦、100g,11ms

  • 壓力接口:G1/4A;M14×1.5;一體式阻尼器

  • 電氣連接:M12接插件( IP67 )

  • 電氣規格(電源電壓):9VDC~33VDC;

  • 環境規范和認證:符合EN 13849-1 PL d功能安全認證;符合CE認證;符合RoHS認證

  • 外殼防護等級:IP67

  • 絕緣電阻:250V/100MΩ

  • EMC評級:EN IEC 61326-1:2021;輻射抗擾度:100V/m(80-1000MHz)ISO 11452-2


產品應用

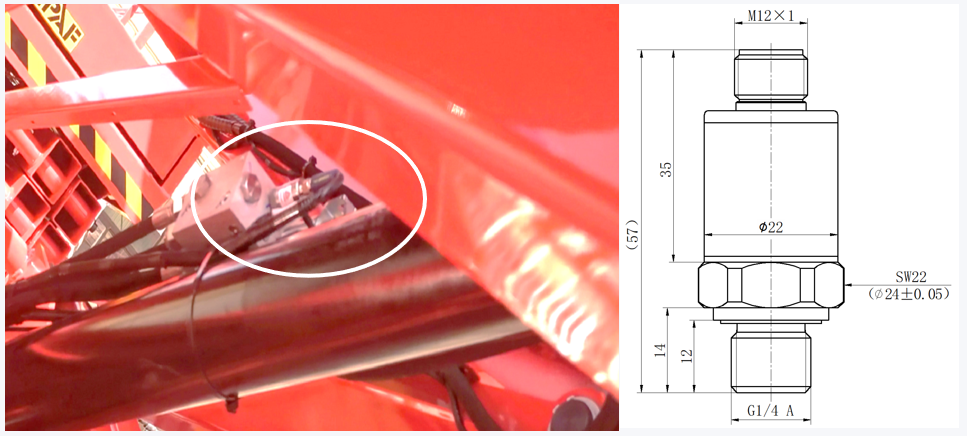

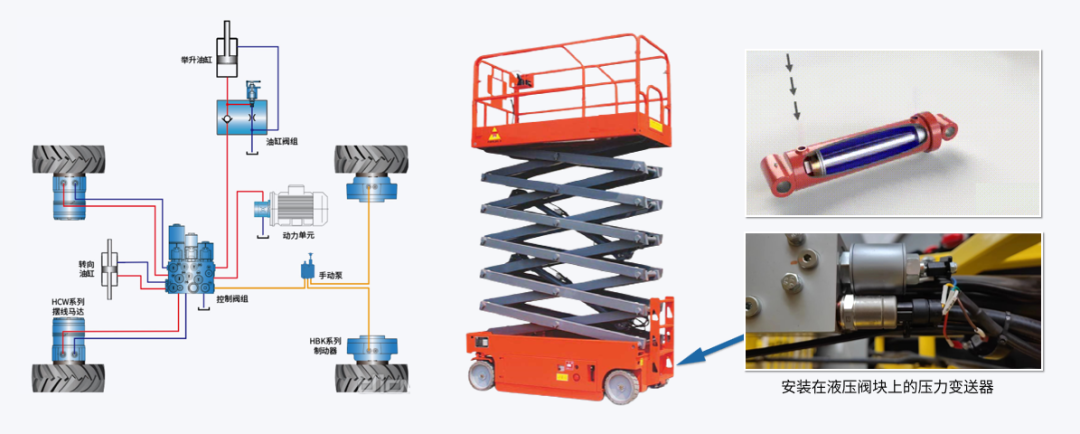

高空作業平臺液壓系統。壓力變送器被應用于變幅油缸(也叫舉升油缸)上,為安全保障系統的提供油缸壓力數據,感知作業斗重量變化,預防因超載導致側翻等情況。


應用領域

MPM4511A系列壓力變送器,除了高空作業設備之外,還可用于其它對于安全性能要求較高的液壓系統。
